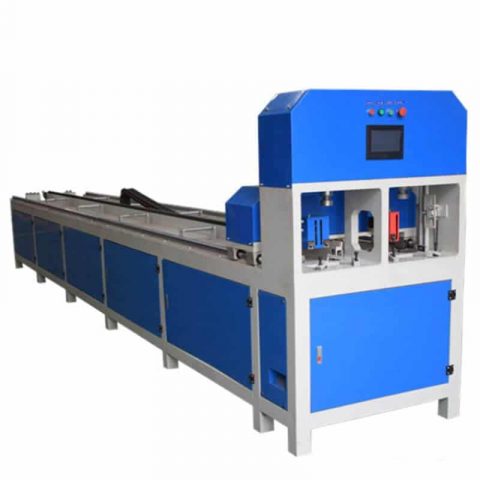

آلة التثقيب الهيدروليكية الأوتوماتيكية CNC

معلمات آلة التثقيب الهيدروليكية الأوتوماتيكية CNC

• رخصة CE:  نعم
• يتحكم:  CNC ، Mitsubishi PLC / التغذية التلقائية
• سعة:  1500 قطعة / 8 ساعات
• دقة:  ± 0.3 مم
• كمية قالب اللكم:  1-8 مجموعات من الناخس والقوالب (حسب المتطلبات)
• الأعلى. سماكة المواد:  2.5 مم (سمك تكبير حسب المتطلبات)
• الأعلى. طول المواد:  6000 مم (حسب المتطلبات)
• معدل اللكم:  80-180 مرة / دقيقة
• قوة مدفوعة:  هيدروليكي
• اسطوانة واحدة كحد أقصى. مكبس اللكم: 12 طنًا ، 15 طنًا ، 20 طنًا ، 25 طنًا
• آلة كاملة ماكس. الضغط الهيدروليكي: 24 طنًا ، 30 طنًا ، 40 طنًا ، 50 طنًا
• قوة المحرك:  7.5 كيلو واط / 11 كيلو واط / 18.5 كيلو واط
• الجهد االكهربى:  380-415V 3 مراحل 50 / 60Hz حسب الطلب
• ضغط حامل هوائي:  5-8 بار
• أبعاد:  6800 × 1000 × 1700 ملم
• الوزن الصافي:  حوالي 2000 كجم

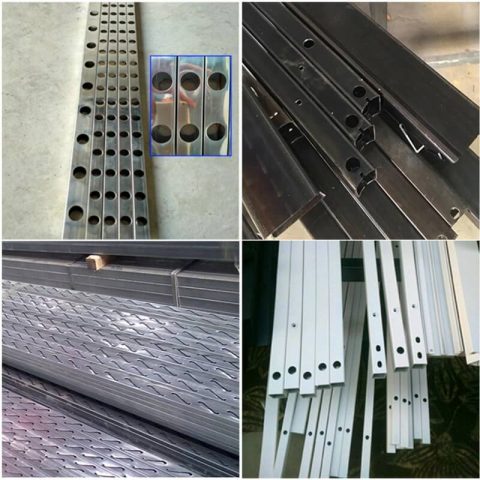

• المواد المتاحة:  أنبوب فولاذي مقاوم للصدأ ، أنابيب فولاذية خفيفة ، أنابيب حديدية ، مقاطع ألومنيوم ، إلخ.

مواصفات آلة التثقيب الهيدروليكية الأوتوماتيكية CNC

آلة التثقيب الهيدروليكية الأوتوماتيكية CNC متاحة لنظام Mitsubishi PLC ، تحكم رقمي مع شاشة لمس LED. سوف تقوم آلة التثقيب بتركيب مجموعتين من قوالب التثقيب مدمجة في عملية تثقيب واحدة. مجموعات مثقبة وقوالب بتصميم معقول ، لمنع الخدش على سطح الأنبوب. عملية الطحن العملاقة هي قاعدة قوالب التثقيب للآلة لضمان أداء عالي الدقة. يتم تشغيل طاقة التثقيب بواسطة الوحدة الهيدروليكية بنظام التبريد التلقائي. آلة تثقيب ثقب المعادن الهيدروليكية متاح أيضًا للاعتبارات الاقتصادية.

• لا يوجد خدش على سطح الأنبوب الفولاذي ، ولكمة تصميم معقولة ومجموعات يموت لمنع الخدش ، ونظام المسح التلقائي يزيل الحشوات المعدنية.
• يمكن تصميم الرؤوس المزدوجة ، التي تعالج قطعتين من ملفات تعريف السلم في إجراء واحد ، كرأس واحد ، و 4 رؤوس ، و 6 رؤوس ، و 8 رؤوس حسب المتطلبات.
• دقة عالية. عملية الطحن العملاقة هي قاعدة قوالب التثقيب للآلة لضمان أداء عالي الدقة. عالية الجودة أدلة السكك الحديدية ونقل العتاد.
• متاح لمسافات مختلفة من ثقب الثقوب ، من خلال الإعداد على شاشة اللمس. التحكم العددي التلقائي لتوفير القوى العاملة.
• تنظيم الضغط الهيدروليكي ، بدون خطوات.

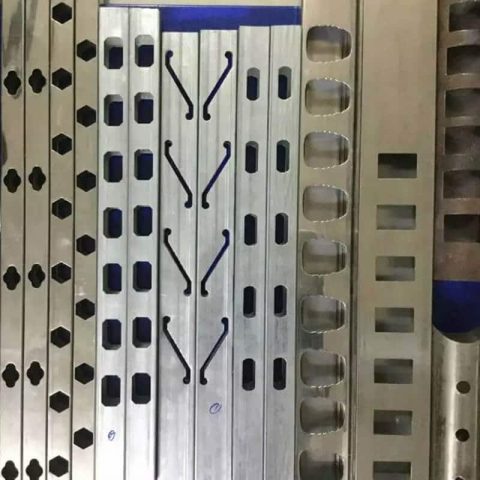

• مجموعة واحدة من آلات التثقيب قابلة للتطبيق لأشكال مختلفة من تثقيب الثقوب ، عن طريق استبدال مجموعات التثقيب والقوالب المخصصة.
• سيتم تنفيذ وظائف القطع الأوتوماتيكي إذا تم تجهيزها بـ وحدة القطع.
• اختيار الوضع: تلقائي / يدوي. عملية اسطوانة واحدة / اسطوانة مزدوجة.
• تحكم PLC ، ضبط الوقت ، وضبط الضغط.
• شاشة تعمل باللمس ، شاشة رقمية مرئية ، مراقبة كاملة للعمليات.
• اكتشاف الأعطال تلقائيًا ، قائمة التنبيه المرئية ، إعادة ضبط التنبيه.
• ضمان لمدة 24 شهرًا لآلة التثقيب ، و 6 أشهر لمجموعات التثقيب والقوالب.
