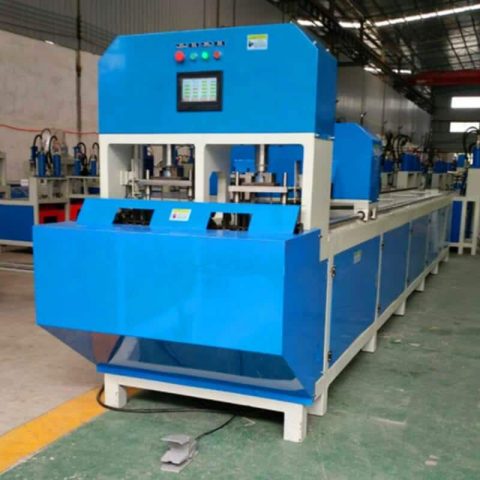

CNC автоматична щанцова машина за рязане

CNC автоматична машина за щанцоване и рязане е напълно автоматична машина за щанцоване и рязане с цифрово управление, това оборудване се състои от две единици, хидравлична щанцова единица, режеща единица с лентов трион, и двете единици са с цифрово управление, за извършване на напълно автоматично щанцоване и рязане, потребителите трябва да задават параметрите на сензорния екран.

Категории: CNC напълно автоматични щанцоващи машини, Хидравлични машини за рязане

CNC автоматична щанцова машина за рязане

CNC автоматична машина за щанцоване и рязане е напълно автоматична машина за щанцоване и рязане с цифрово управление, която е работеща за щанцоване и рязане на стоманени тръби, тръби от неръждаема стомана, железни тръби, алуминиева сплав и др.

Това оборудване се състои от две единици, и двете от двете единици са с цифрово управление, за извършване на напълно автоматично щанцоване и рязане, потребителите трябва да задават параметрите на сензорния екран.

хидравлично устройство за щанцоване,
режещ блок за лентов трион,

Машината първо автоматично ще пробие дупки, след това ще изреже тръбите на зададените разстояния, потребителите могат да задават всички параметри и да запазват данни в системите. Производството може да достигне 1500 бр./8 часа. Тази машина за щанцоване използва мощен хидравличен цилиндър с диаметър на цилиндъра 80 mm, 100 mm, 125 mm, 140 mm, 160 mm, 180 mm.

Приложения

CNC автоматична машина за рязане на щанцоване е работеща за пробиване на отвори за алуминиеви профили, стоманена предпазна ограда, ограда от цинкова стомана, желязна предпазна ограда, скоба за рафтове от алуминиева сплав, парапети, парапети, парапети, парапети.

Предлага се за различни материали, включително алуминиев профил, тръби от неръждаема стомана, тръби от мека стомана, железни тръби, медни тръби и др.

Предлага се за пробиване на различни форми на дупки, включително квадратен отвор, правоъгълен отвор, отвор с D форма, триъгълен отвор, овален отвор, кръгъл отвор на талията, призматичен отвор и др.

Видео

Параметри на автоматична машина за щанцоване CNC

CE лиценз: ДА
Контрол: CNC, Mitsubishi PLC/Автоматично подаване
Капацитет: 1500 бр./8 часа
Точност: ±0,3 мм
Количество на формата за щанцоване: 1-8 комплекта перфоратори и матрици (според изискванията)
Дебелина на материала: 0,5-10 мм (дебелината се увеличава според изискванията)
Макс. дължина на материалите: 6000 mm (според изискванията)
Скорост на щанцоване: 80-180 пъти/мин
Задвижвана мощност: Хидравлични
Единичен цилиндър Макс. Преса за щанцоване: 12 тона, 15 тона, 20 тона, 25 тона
Цяла машина Макс. Хидравлична преса: 24 тона, 30 тона, 40 тона, 50 тона
Мощност на двигателя: 7,5 KW/11KW/18,5KW
Волтаж: 380-415V 3 фази 50/60Hz персонализирани
Пневматично налягане на държача: 5-8 бара
Размери: 6800х1000х1700 мм
Нетно тегло: Около 2000 кг
Налични материали: Тръби от неръждаема стомана, тръби от мека стомана, железни тръби, алуминиев профил, PVC и др.

Спецификации на CNC автоматична щанцова машина за рязане

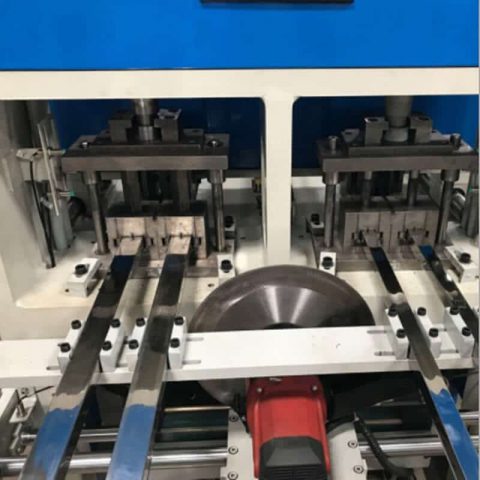

Машината за щанцоване ще монтира два комплекта матрици за щанцоване и режещ модул за лентов трион.

CNC Автоматична машина за рязане на щанцоване се предлага за PLC система Mitsubishi, цифрово управление с LED сензорен екран.

Комплекти перфоратори и матрици с разумен дизайн, за предотвратяване на надраскване по повърхността на тръбите. Портално фрезоване обработва основата на машинните щанцоващи форми, за да осигури висока прецизност. Силата на щанцоване се задвижва от хидравличния агрегат със система за автоматично охлаждане. Хидравлична метална машина за пробиване на отвори също е на разположение за икономическо съображение.

Функции за щанцоване и рязане, интегрирани в едно, автоматично управление на разстоянията.
Разумно проектирани перфоратори и щанци за предотвратяване на надраскване, системата за автоматично изтриване премахва метални стърготини.
Двойни глави, обработващи две части стълбовидни профили с едно действие, могат да бъдат проектирани като единична глава, 4 глави и 6 глави, 8 глави според изискванията.
Висока прецизност. Порталното фрезоване обработва основата на машинните щанцоващи форми, за да осигури висока прецизност. Висококачествена направляваща шина и предавателна предавка.
Предлага се за различни разстояния на пробиване на дупки, чрез настройка на сензорния екран. Автоматично цифрово управление за спестяване на работна сила.
Хидравлично задвижвано, безстепенно регулиране на налягането.
Един комплект машина за щанцоване е работещ за различни форми на пробиване на отвори, като заменя персонализирани комплекти щанцоване и матрици.
Избор на режим: Автоматичен/Ръчен. Работа с един цилиндър/два цилиндъра.
PLC управление, настройка на времето и регулиране на налягането.
Сензорен екран, видим цифров дисплей, пълно наблюдение на процесите.
Автоматично откриване на неизправности, видим списък с аларми, нулиране на аларми.
24 месеца гаранция за щанцова машина, 6 месеца за комплекти щанци и матрици.
