Напълно автоматична машина за щанцоване с три цилиндъра CNC

Категория: CNC напълно автоматични щанцоващи машини

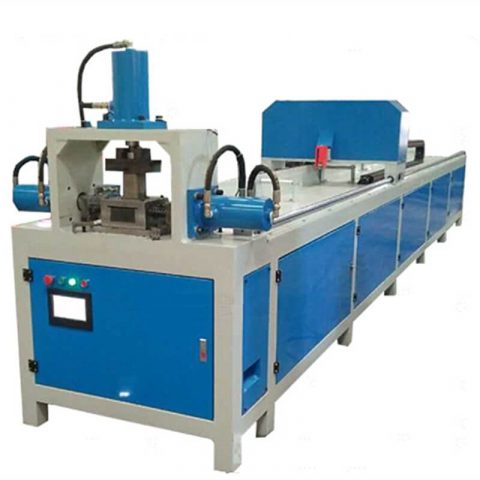

Напълно автоматична машина за щанцоване с три цилиндъра CNC

Напълно автоматичната машина за щанцоване с три цилиндъра CNC може да отговори на изискванията за щанцоване, които изискват 3 отвора в различни посоки върху едно парче материали, с високи изисквания за точност. Неговите 3 комплекта цилиндри са поставени за щанцоване от лявата страна, дясната страна и горната страна на материалите.

Този модел промишлена хидравлична щанцова машина извършва автоматично издърпване на дълги железни тръби, автоматично подаване на железни тръби, автоматично изчисляване на разстоянията на отворите, автоматично щанцоване на материали.

Приложения

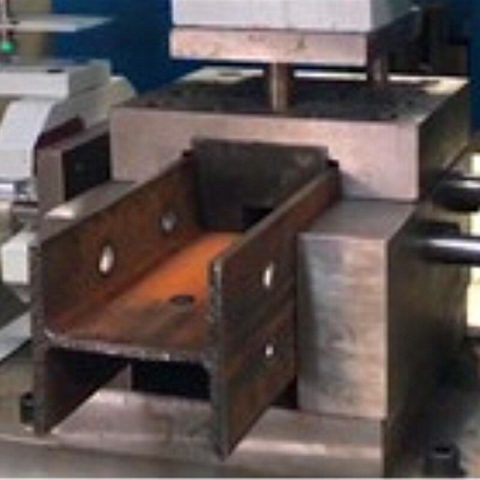

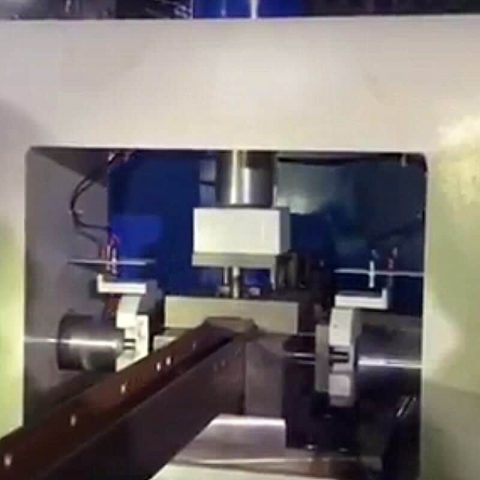

3-цилиндровата напълно автоматична промишлена машина за щанцоване се използва за щанцоване на железни или стоманени тръби с голяма дебелина, като квадратни тръби, кръгли тръби, I-стомана, желязо с двоен тройник, двойна T-стомана, фланцова греда, h-bar, i-bar.

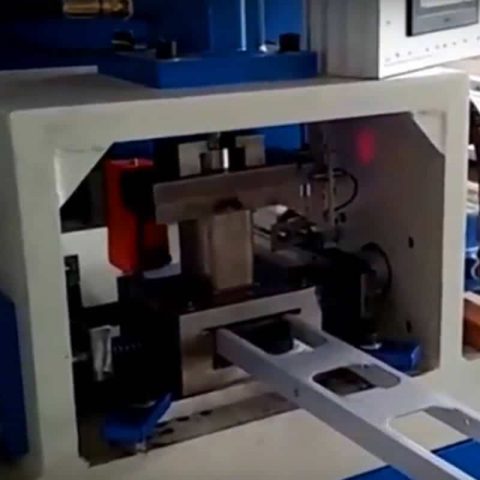

Предлага се за пробиване на различни форми на дупки, включително квадратен отвор, правоъгълен отвор, отвор с форма на D, триъгълен отвор, отвор със сърце, овален отвор, кръгъл отвор на талията, призматичен отвор и др.

Видео

Параметри

CE лиценз: ДА
Контрол: CNC, Автоматичен
Капацитет: 3 дупки/секунда
Макс. дебелина на материала: 10 мм (дебелината се увеличава според изискванията)
Макс. дължина на материалите: 6000 мм според изискванията
Единичен цилиндър Макс. Преса за щанцоване: 12 тона, 15 тона, 20 тона, 25 тона
Цяла машина Макс. Хидравлична преса: 36 тона, 45 тона, 60 тона, 75 тона
Мощност на двигателя: 7,5 KW/11KW/15KW/18,5KW
Волтаж: 380-440V 4 фази 50Hz персонализирани
Пневматично налягане: 5-8 бара
Размери: 6800х1000х1700 мм
Нето тегло: Около 2000 кг
Налични материали: Квадратни тръби, кръгли тръби, I-стомана, двоен тройник, двойна T-стомана, фланцова греда, H-бар, I-бар.

Спецификации на трицилиндърна CNC напълно автоматична машина за щанцоване

Напълно автоматична машина за щанцоване с три цилиндъра CNC се предлага за PLC система, цифрово управление с LED сензорен екран. Разумен дизайн на щанци и комплекти матрици, използвайте висококачествена стомана за матрици.

Порталното фрезоване обработва основата на машинните щанцоващи форми, за да осигури висока прецизност. Мощен хидравличен агрегат със система за принудително охлаждане

Разумни комплекти за проектиране на перфоратори и матрици за предотвратяване на надраскване върху матриците, система за автоматично изтриване премахва метални стърготини.
3 цилиндъра, пробийте 3 дупки с едно действие.
Висока прецизност. Порталното фрезоване обработва основата на машинните щанцоващи форми, за да осигури висока прецизност.
Висококачествена направляваща шина и предавателна предавка.
Предлага се за различни разстояния на пробиване на дупки, чрез настройка на сензорния екран. Автоматично цифрово управление за спестяване на работна сила.
Хидравлично задвижвано, безстепенно регулиране на налягането.
Избор на режим: Автоматичен/Ръчен.
PLC управление, настройка на времето и регулиране на налягането.
Сензорен екран, видим цифров дисплей, пълно наблюдение на процесите.
Автоматично откриване на неизправности, видим списък с аларми, нулиране на аларми.
24 месеца гаранция за щанцова машина, 6 месеца за комплекти щанци и матрици.
